Commerce Commercial BAB2 - Anglet (64)

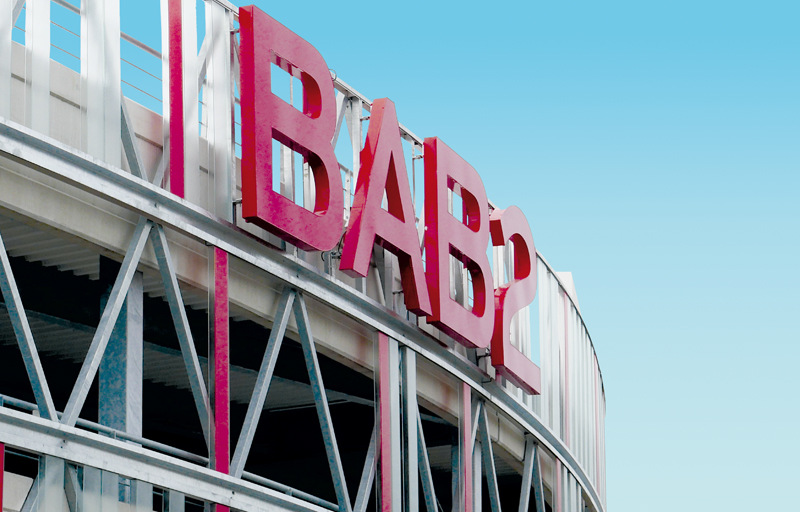

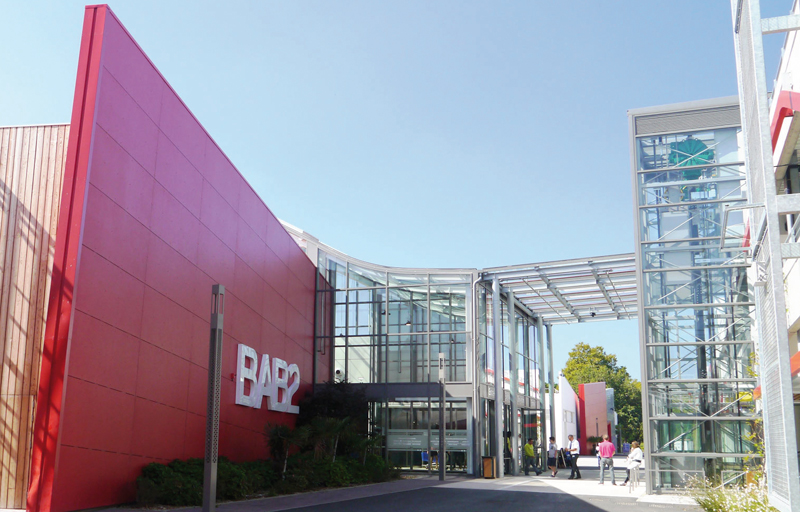

BAB2 est le centre commercial leader du Pays Basque situé à Anglet. Intégrant 120 boutiques et un hypermarché Carrefour sur une surface de 70 000 m², il appartient à Carmila, société créée par Carrefour pour redynamiser ses centres commerciaux.
dispo3

Ce centre compte une fréquentation de 5,7 millions de personnes à l’année. Cette extension est en cours de labélisation (label BREAM). La société d’intégration EIIDOM, située à Anglet, a choisi des protocoles ouverts et la solution Newron du groupe ABB dans le but d’intégrer des produits de marques différentes sur des logiciels hétérogènes. C’est une réelle solution intégrée multi fournisseur et multi technologies. Les solutions de GTB deviennent complexes et multi métier : de fait l’intégrateur prend une place importante dans ce monde et se doit de trouver des solutions qui ne l’enferment pas dans une solution constructeur monolithique. Ici KNX gère la partie confort : gestion des éclairages gradés asservis par luminosité et horloge à travers des passerelles KNX DALI ou des actionneurs TOR par zone. La gestion de la lumière est très importante dans un centre commercial pour la mise en valeur intérieure et extérieure du bâtiment mais doit aussi être maîtrisée afin de réduire les consommations énergétiques : la solution gère 2 500 luminaires sur l’ensemble du site, dont plus de 1 500 en variation DALI.

Par ailleurs, le système supervise plus de 400 alarmes techniques d’origine électrique (disjonction électrique, source centrale, groupes électrogènes) et climatique (Roofs Tops, climatisation, PAC, tours adiabatiques, pompes de circulation…). D’autres usages comme l’arrosage automatique, les appareils élévateurs et les portes automatiques sont également gérés et supervisés par le système. Outre l’éclairage, la GTB gère bien sûr la CVC. Le site comporte 14 roof tops communiquant en Modbus. Le système offre une boucle d’eau régulée par preneur, huit rideaux d’air chaud et cinq climatisations.

Ces points multi protocolaires et provenant d’automates multi marques sont fédérés par le serveur d’automation universel de la solution Newron du groupe ABB : la doGATE. Elles sont au nombre de cinq et permettent ici une architecture hétérogène agnostique en termes de protocoles et non limitée à un seul constructeur. Sur B2B elle conglomère les points terrains KNX, Modbus et M-bus, administre les plages horaires, assure l’archivage des données et un premier niveau d’alarmes techniques. Elle convertit en outre ces points dans un format unifié comme BACnet. La doGATE propose également des pages Web de visualisation embarquée (doCONTROL) qui permettent de distribuer des écrans et inclure ces vues dans un superviseur central.

Intégration SCADA
Le superviseur est Panorama Smart BMS agrémenté d’un module Historian pour la gestion des rapports et des statistiques. En terme d’interface, l’intégrateur a utilisé l’imagerie de doCONTROL qu’il a « in fine » intégré dans Panorama. Comme de nombreux autres intégrateurs, EIIDOM a compris le bénéfice des solutions duales entre des synoptiques de supervisions classiques et centralisées et des pages web décentralisées. Il a vu le gain de temps et la possibilité de réduire le nombre de points du SCADA. Le site offre enfin un plan de comptage : il est équipé de 40 compteurs Modbus et M-Bus supervisés grâce au module de gestion de comptage LEO de la solution Newron. LEO est un outil d’optimisation de l’énergie des bâtiments que ce soit dans une démarche orientée ISO 50001 ou alors dans un souci de pilotage énergétique de bâtiments tertiaires.

Ce module offre des outils d’analyse de sous comptage puissants et rapides : il gère les sous-compteurs par type d’énergie, par famille et enfin par localisation. LEO offre ainsi un tableau de bord avec ces trois indicateurs croisés de manière à trouver par exemple la localisation qui consomme le plus, sur quelle famille et dans quelle énergie. Ces tableaux de bord peuvent comparer ces résultats sur différentes périodes.
